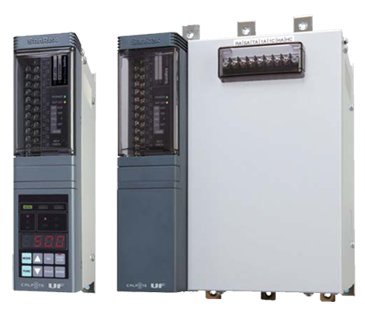

UF Series

UF-1 Series

1. 단상용 UF1 / 25 ~ 1200A
2. Open field network 대응
3. ROHS 대응품 (※1)

UF-3 Series

1. 3상용 UF3 / 25 ~ 1200A
2. Open field network 대응
3. ROHS 대응품 (※1)
※1: 600A 이상*주문생산품)에 관해서는 별도 상담 필요

항목 비고
사용환경 주위온도 동작 : -10 ~ 50℃ 보존 : -20 ~ 70℃
상대습도 30 ~ 90%RH
주변환경 부식성 가스, 분진, 진동이 없을 것
절연내력 절연내압 AC2000V/1분간 (100, 200V계)
AC2500V/1분간 (400V계)
절연저항 20MΩ 이상 (DC500V메가)
입력사양 상 수 단상, 삼상
전 압 100V계 (100/110/120V±10%)
200V계 (200/220/254V±10%)
400V계 (380/400/440/460/480V±10%)
※ 제어전원 AC200/220V
주 파 수 50/60Hz ± 5%
출력사양 전 류 25/35/50/75A (자냉)
100/150/250/350/450A (풍냉)
600/800/1200A (비표준/풍냉)

1. 표준입출력특성 2. 구배출력특성 3. 하점출력특성
본 유닛의 표준 입출력 특성은 아래 그래프와 같습니다.(위상제어, 사이클제어) 구배설정기(가변저항기)를 설치함에 따라 최대 출력 전압을 임의로 가변설정할 수 있습니다. 하점출력설정기(가변저항기)를 설치함에 따라 최소 출력 전압을 임의로 가변 설정할 수 있습니다.

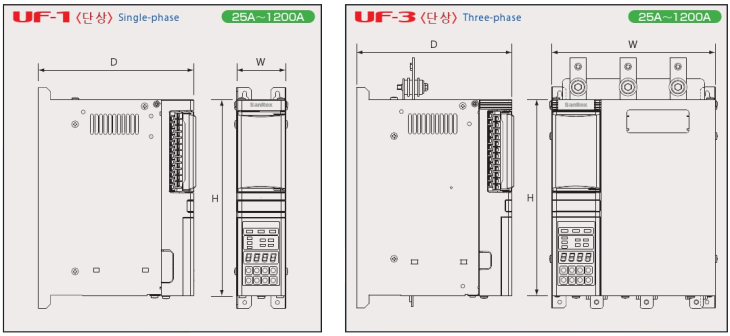

UF1 -단상- (정격 및 치수, 내부 발열량)
형 식 정격전류(A) 냉각방식 외형치수(mm) 중량(kg) 발열량(W)
W H D
UF1 - ※1 025 ※2 25 자냉 60 240 190 3 43
UF1 - ※1 035 ※2 35 60 240 190 3 57
UF1 - ※1 050 ※2 50 60 240 190 3 77
UF1 - ※1 075 ※2 25 60 240 230 3.5 113
UF1 - ※1 100 ※2 100 풍냉 60 240 230 4 164
UF1 - ※1 150 ※2 150 118 240 230 5 224
UF1 - ※1 250 ※2 250 118 350 260 8 349
UF1 - ※1 350 ※2 350 118 425 260 12 395
UF1 - ※1 450 ※2 450 118 425 260 12 512
UF1 - ※1 600 ※2 (주문생산) 600 260 365 330 23 695
UF1 - ※1 800 ※2 (주문생산) 800 400 365 360 31 982
UF1 - ※1 1200 ※2 (주문생산) 1200 420 553 365 56 1578
● ※1 = 2 또는 4 (2는 200V계, 4는 400V계)
● ※2 = F 또는 표시 없음 (F는 퓨즈 포함, F가 없으면 퓨즈 없음, *. 400V계는 퓨즈 표준장비이므로 모두 F표시)

UF3 -3상- (정격 및 치수, 내부 발열량)
형 식 정격전류(A) 냉각방식 외형치수(mm) 중량(kg) 발열량(W)
W H D
UF3 - 0025 ※1 F 25 자냉 200 240 190 6 87
UF3 - 0035 ※1 F 35 200 240 190 6 114
UF3 - 0050 ※1 F 50 200 240 190 6 174
UF3 - 0075 ※1 F 75 200 240 190 10 312
UF3 - 0100 ※1 F 100 풍냉 230 240 230 10 312
UF3 - 0150 ※1 F 150 230 350 260 13 522
UF3 - 0250 ※1 F 250 360 350 260 19 936
UF3 - 0350 ※1 F 350 360 425 260 28 1140
UF3 - 0450 ※1 F 450 360 425 260 28 1560
UF3 - 0600KF (주문생산) 600 500 660 410 70 2000
UF3 - 0800KF (주문생산) 800 560 705 425 99 2700
UF3 - 1200KF (주문생산) 1200 650 830 450 125 3924
● ※1 = K, K가 25~450A는 6ARM의 경우 표시 (600~1200A는 6ARM만 있음)
