SPU Series

SPU Series

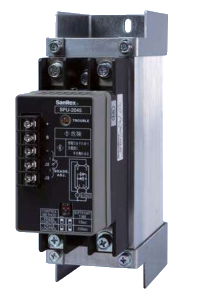

1. 단상용 SPU / 20 ~ 100A
2. 범용형
항목 비고 항목 비고
사용환경 주위온도 동작:-10~50℃ 보존:-20~70℃ 입력사양 상 수 단상
상대습도 30 ~ 90% 전 압 100V계(100/110/200V ± 10%)
200V계(200/220/254V ± 10%)
(제어전원 AC200/220V)
주위환경 부식성 가스, 분진, 진동이 없을 것 주 파 수 50/60Hz
절연내력 절연내압 AC2000V/1분 출력사양 전 류 20/30/45/60/80/100A(자냉)
외부로부터의 공급전원
제어전원 AC 200/220V
절연저항 20MΩ이상 (DC500V메가)

SPU 시리즈

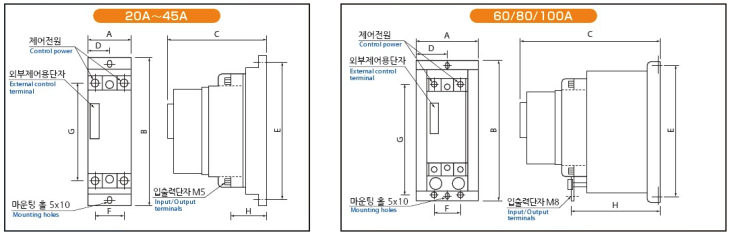

형 식 정격전류(A) 냉각방식 외형치수(mm) 중량(kg) 내부발열량(W)
A B C D E F G H
SPU-2020 20 자냉 52 180 110 26 164 31 104 52 0.7 20
SPU-2030 30 60 180 110 30 164 31 104 52 0.8 30
SPU-2045 45 60 180 171 30 164 31 104 113 1.6 46
SPU-2060 60 70 180 171 35 164 39 147 112 1.9 52
SPU-2080 80 98 190 156 49 174 39 147 98 1.9 75
SPU-2100 100 94 210 211 47 194 39 147 153 4.5 104

1. 파형제어방식
위상제어, 사이클 제어 (간헐식, 연속식)

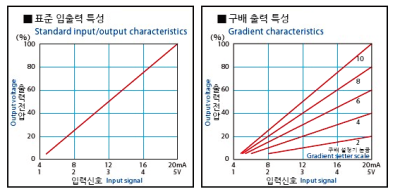

2. 표준입출력특성
수동, 자동, 본 유닛의 표준입출력특성은 우측 그래프와 같습니다. (위상제어, 사이클제어)
3. 구배출력특성
구배설정기(가변저항기)를 설치함에 따라 최대 출력전압을 임의로 가변설정 가능합니다.
