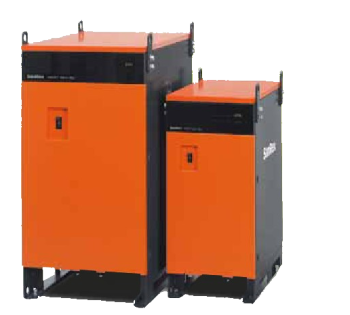

MRT Series


IGBT채용 인버터 미니렉스

MRT시리즈(500A~3000A)
고성능 다양화되는 도금 수요에 대응

특장점

1. 풍부한 라인업
출력전압: 10/15V, 출력전류: 500/1000/1500/2000/3000A
2. 글로벌 입력 전압에 대응
표준 200V~220V 사양에 더하여, 해외의 380V~440V 사양을 라인업
3. 디지털화로 기능 향상
운전 전에 출력 설정이 가능(리셋 기능)
고정밀도화로 ±0.5% 대응 가능(옵션)
4. 리모콘은 조그다이얼을 채용하여 사용 용이성 향상
출력전압ㆍ전류설정에 조그 다이얼을 채용, 각 행의 수치설정과 행 이동이 하나의 손잡이로 가능하므로 조건설정이 간단하게 가능
5. 내환경성 향상
독자적인 코팅 처리로 밀폐성, 내환경성을 강화
주위환경의 영향이 적고, 장기간 안정된 특성이 유지
6. 이상표시ㆍ경보기능으로 고장 진단
각종 트러블 내용의 개별 표시로 트러블 해석이 용이
7. 충실한 옵션 구비
GOLDWAVE(임의파형) 출력 모드에 대응, 전류적산기능, Open Field Network 대응, 고속 통신 기능(RS-485), 운전 패턴 메모리 기능
항목 비고
입력전압 3상 AC200/220V ± 10% or AC380/400/440V ± 10% 50/60Hz
출력범위 전압 및 전류 : 정격치의 10~100%
정격,냉각 연속 . 강제풍냉
제 어 IGBT에 의한 스위칭레귤레이터 제어

출력전압(V) 출 력 전 류 (A)
500 1000 1500 2000 3000
10V 6.5 13
 20
 26
 39.5
15V 11.1 20.4
 30.2
 40.7
 -

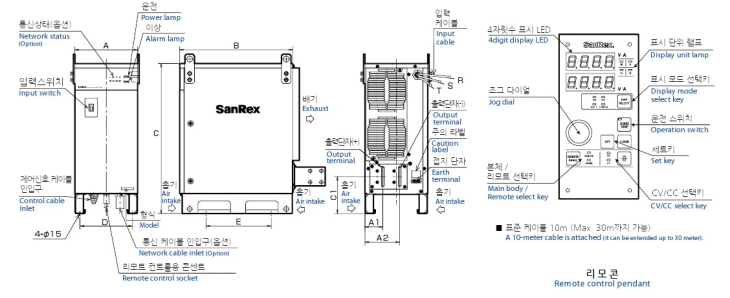

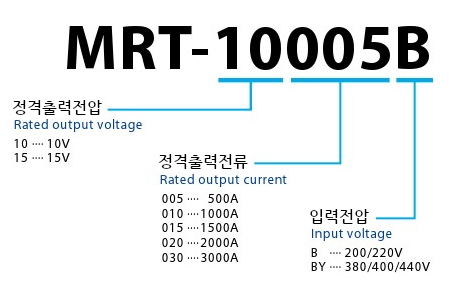

형식 출력 치수 중량
(kg, Approx.)		 출력

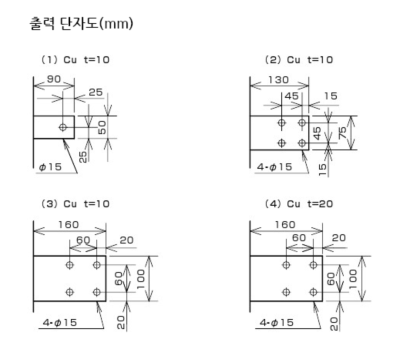

단자도
A B C D E A1 A2 C1
MRT-10005B 10V-500A 250 450 600 210 260 71 138 148 40 (1)
MRT-15005B 15V-500A 250 450 600 210 260 71 138 148 48 (1)
MRT-10010B 10V-1000A 250 450 600 210 260 71 138 148 48 (2)
MRT-15010B 15V-1000A 250 450 600 210 260 71 138 148 55 (2)
MRT-10015B 10V-1500A 250 450 600 210 260 71 138 148 55 (2)
MRT-15015B 15V-1500A 360 570 750 320 380 80 230 180 89 (2)
MRT-10020B 10V-2000A 360 570 750 320 380 80 230 180 89 (3)
MRT-15020B 15V-2000A 360 570 900 320 380 80 230 180 112 (3)
MRT-10030B 10V-3000A 360 570 900 320 380 80 230 180 112 (4)
