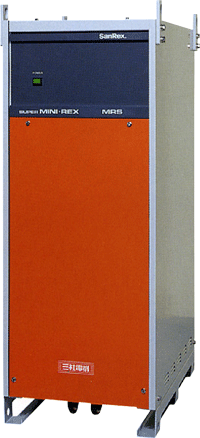

MRS Series

특장점

1. 내환경성, 내구성 향상
고성능 절연 사이리스터, 에폭시 봉지형 특수 변압기의 채용 및 심장부인 제어회로의 밀폐화로 내환경성ㆍ내구성 향상
2. 에너지 절약형
대용량 저손실 멀티 다이오드(500A)를 채용, 내부구성을 간소화하여 에너지 절약 실현.
3. 소형, 경량, 공간절약형
냉각구조를 철저히 추구하여 소형, 경량화를 실현. 특히 앞면 폭의 치수를 억제하여 설치 바닥면적을 절감한 공간절약 실현. 물론 동일 치수의 경우에서는 2단 설치 가능(단, 5000A 이하)
4. 보호기능
- 정전압 운전시에 있어서 전류 제한 기능 회로, 정전류 운전시에 있어서 전압 제한 기능 회로를 내장하여 정류기를 보호
- 온도 이상 검출장치를 내장하여 팬 정지 등, 냉각 관련 이상에 대해서 정류기를 보호
- 정류기가 운전되지 않을 때에는 팬을 정지.
5. 제어 기능
- 소프트스타트 기능, CV-CC변환설정기능, 전압하점설정기능, 전류하점설정기능, 정전류밀도설정기능, 출력전압, 출력전류 독립설정기능(크로스오버제어)[옵션]

항목 비고
입력전압  3상 AC200V ± 10% 50/60Hz
출력범위  전압: 1/3 ~ 정격전압 / 전류: 정격전류의 10~100%
정격ㆍ냉각방식  연속ㆍ강제풍냉
제어방식  사이리스터에 의한 연속 무단계 제어

입력전압(V) 출력전류(A)
500 1000 1500 2000 3000 4000 5000 6000 7000 8000 10000 12000 15000
12V시리즈 입력용량(kVA) 8 16 24 32 47 63 79 96 110 126 158 191 239

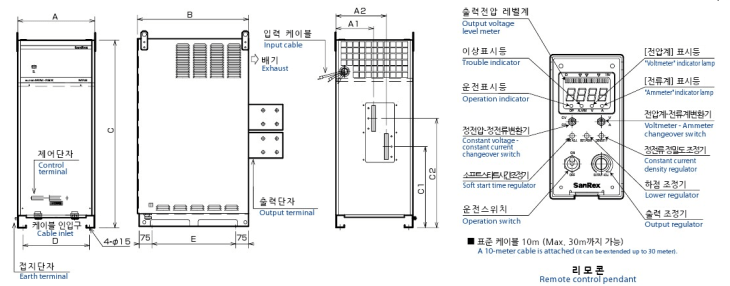

형식 출력 치수 중량
(kg, Approx.)		 출력

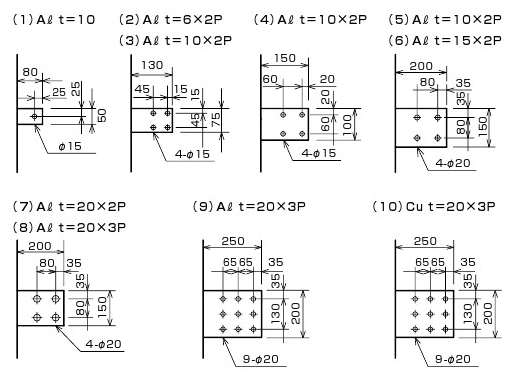

단자도
A B C D E A1 A2 C1 C2
MRS-12005 12V-500A 300 500 700 240 340 60 100 305 400 90 (1)
MRS-12010 12V-1000A 330 550 850 270 390 155 230 355 635 140 (2)
MRS-12015 12V-1500A 330 550 850 270 390 155 230 355 635 160 (3)
MRS-12020 12V-2000A 450 650 1100 390 490 220 295 475 640 240 (4)
MRS-12030 12V-3000A 450 650 1100 390 490 220 295 475 640 270 (5)
MRS-12040 12V-4000A 530 700 1450 470 540 185 265 560 840 420 (6)
MRS-12050 12V-5000A 530 700 1450 470 540 185 265 560 840 450 (6)
MRS-12060 12V-6000A 650 950 1450 550 790 230 400 640 900 630 (7)
MRS-12070 12V-7000A 700 1000 1550 600 840 240 440 710 1025 850 (8)
MRS-12070 12V-7000A 700 1000 1550 600 840 240 440 710 1025 850 (8)
MRS-12100 12V-10000A 700 1000 1550 600 840 240 440 710 1025 1000 (9)
MRS-12120 12V-12000A 800 1100 1750 700 940 290 490 785 1125 1300 (10)
※1 MRS-12150 12V-15000A 800 1100 1750 700 940 290 490 835 1125 1500 (10)

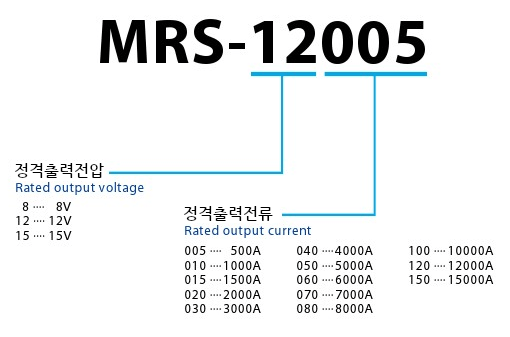

*. 출력이 8V인 경우에는 8, 출력이 15V인 경우에는 15가 됩니다.
※1: 치수는 출력전압ㆍ주파수에 따라 달라질 수 있으니 별도 상담해 주십시오.
